流量調整弁一覧

流量調整弁とは？

流量調整弁は、配管を流れる流体の通過断面を広げたり狭めたりすることで、流量や流速を制御する弁です。バルブの開度を微調整することで、流体の供給量を安定化させ、生産ラインや装置の運転条件を適切に保つ役割を果たします。

工場では「圧力調整弁（レギュレーター）」と混同されることもありますが、両者の目的は異なるものです。圧力調整弁が流体の圧力を一定に保つのに対し、流量調整弁は流れる量そのものを制御します。したがって、ポンプやアクチュエータなどの装置における安定した動作を実現するうえで欠かせない存在です。

適用範囲は広く、油圧回路で使用される作動油をはじめ、水・蒸気・ガスといった一般的な流体、化学プラントでの薬液や粉体など、多様な媒体の流量を精密に制御するために用いられます。特に最近では、食品・医薬品・電子材料といった高精度が求められる分野でも導入が進んでいる状況です。

制御する物質別に比較フローコントロール
バルブ3選

製薬・原薬・健康食品など
粉体の制御なら フローコントロールバルブ
OFV150-03(プランナー)

引用元：プランナー公式HP
（https://www.planner-web.jp/product/906/）

粉体制御におすすめの理由

• 二重縫製のナイロンシュートや高密度ポリエチレンの採用により、劣化や金属摩耗による異物発生、粉の詰まりを抑える
• 部品点数が少なく通常30分程度かかる分解・組立が5分程度で終わるため、作業効率が大幅に向上

プランナー公式HPで
製品情報を確認

プランナーの製品について
電話で問い合わせる

建設・工作・産業機械など
油圧の制御なら Flow Control
油圧コントロールバルブ
CVF型(山本産業)

引用元：山本産業公式HP
（https://www.oscarvalve.com/product_detail.html?id=55）

油圧制御におすすめの理由

• 流れを安定させるチェックバルブと、量を微調整するオリフィスバルブの二重構造により、油圧装置を精密に制御できる
• 水に近い低粘度オイルから、ギヤ油レベルの高粘度オイルまで幅広く対応しており油が詰まる心配が少ない

山本産業公式HPで
製品を詳しくみる

山本産業の製品について
電話で問い合わせる

半導体・化学産業など
薬液・純水の制御なら フローコントロールバルブ
FCV-C(東フロコーポレーション)

引用元：東フロコーポレーション公式HP
（https://www.tofco.jp/products/chemical/flowcontrolvalve/）

薬液制御におすすめの理由

• 接液部に、耐薬品性が高く純水や超純水ラインでも金属イオン溶出を抑えられるPFA/PTFE（フッ素樹脂） を採用
• 外部の流量計から現在の流量情報を受取り、設定した流量に自動制御。流量の変化を抑え製品の品質を向上させる

東フロコーポレーション
公式HPで製品情報を確認

東フロコーポレーションの
製品について
電話で問い合わせる

流量調整弁一覧

チョーク式バルブ

フローコントロールバルブ
OFVシリーズ（プランナー）

引用元：プランナー公式HP
https://www.planner-web.jp/product/906/

フローコントロールバルブ
OFVシリーズの強み

シンプルな構造により分解や洗浄が容易な点が特徴です。さらに、粉噛み防止構造を採用しており、粉粒体を扱う工程で発生しやすいトラブルを抑制できる設計となっています。

フローコントロールバルブ
OFVシリーズの仕様

手動式フローコントロールバルブ FV形
（シンフォニアテクノロジー）

引用元：シンフォニアテクノロジー公式HP
https://www.sinfo-t.jp/vibrating/compact/flow/

手動式フローコントロールバルブ
FV形の強み

シンフォニアテクノロジーのFV形は、シンプルな構造で分解や清掃が容易な点が特徴です。さらに、内部に粉だまりが生じにくい設計となっており、異物混入を防ぐ工夫が施されています。

手動式フローコントロールバルブ
FV形の仕様

MAV-500A型チョークバルブ
（ミツミ技研工業）

引用元：ミツミ技研公式HP
http://www.mitsumi-tec.co.jp/products/funryutaikiki/chokevalve.html

MAV-500A型チョークバルブの強み

MAV-500A型の特徴は、シンプルな構造で分解や清掃が容易なこと。粉だまりを抑えた設計で異物混入を防ぎ、オプション対応により自動化ラインへの組み込みも可能です。

MAV-500A型チョークバルブの仕様

チェック式バルブ

油圧コントロールバルブ　CVF型
（山本産業）

引用元：山本産業公式HP
https://www.oscarvalve.com/product_detail.html?id=55

油圧コントロールバルブ　CVF型の強み

山本産業のCVF型は、油圧ライン向けのチェック式バルブです。シンプルな構造で分解が容易なうえ、軽量設計により取り扱いやすいのが特徴となっています。

油圧コントロールバルブ　CVF型の仕様

FG/FCGシリーズ（油研工業）

引用元：油研工業公式HP
https://www.yuken.co.jp/catalog_cad/00194/00194_01

FG/FCGシリーズの強み

FG/FCGシリーズは、圧力および温度補償機能を備えたフローコントロールバルブで、油圧回路内の条件変化に左右されず一定の流量を維持します。これにより、アクチュエータの速度制御を安定的かつ精密に行うことが可能です。

さらに、一部モデルでは100mL/minといった微少流量の制御にも対応しており、試験装置や高精度な油圧システムなど、再現性が求められる環境で高い性能を発揮します。

FG/FCGシリーズの仕様

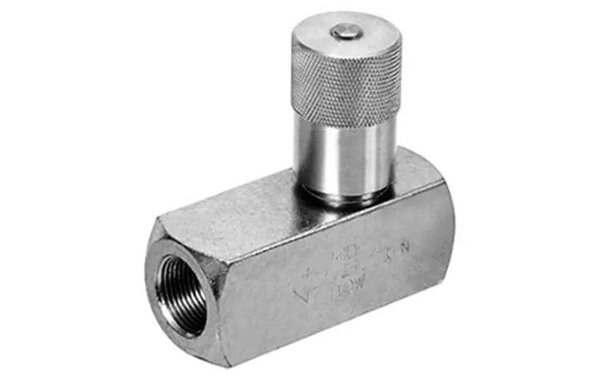

Seven Ocean FCI シリーズ
（Seven Ocean Hydraulics）

引用元：Seven Ocean Hydraulics公式HP
https://www.seven-ocean.com.tw/ja/product/FCI-02_FCI-03_FCI-04_FCI-06.html

FCI シリーズの強み

Seven Ocean HydraulicsのFCIシリーズは、コンパクトな設計が特徴です。さらに、バルブ自体が軽量で、装置への組み込みやすさにも優れています。

FCI シリーズの仕様

フローコントロールバルブ
（ターゲット油圧株式会社）

引用元：ターゲット油圧株式会社公式HP
https://www.target-hydraulics.com/ja/cartridge-flow-valves/

フローコントロールバルブの強み

ターゲット油圧の油圧フローバルブは、絞り部の開口を増減して流量を管理するスロットルバルブです。ねじ込み式のカートリッジタイプで双方向の制御に対応しており、油圧パワーユニットのTラインにおいてシリンダー速度を制御する用途に適しています。作動媒体は油圧オイルで、最大動作圧力250bar、最大フロー0～28LPMです。

フローコントロールバルブの仕様

2FRMフローバルブ
（江蘇佳鋭油圧有限公司）

引用元：江蘇佳鋭油圧有限公司HP
https://www.rekithhydraulics.com/ja/product/2frm5-3xj-flow-control-valve/

2FRMフローバルブの強み

2FRM5…3XJは、コンパクト回路向けの2ウェイ流量制御バルブで、A→B方向の流量を可変絞りで調整し、逆方向はチェックバルブで自由流れとする構造です。必要に応じて圧力補償器を追加することで、圧力変動に対して流量を一定に保つ構成も選択できます。サイズ5で最大使用圧力210bar、最大流量15L/min、ロック可能ノブによる設定保持に対応します。

2FRMフローバルブの仕様

フローコントロールバルブ
（寧波鎮海Finotek機械有限公司）

引用元：寧波鎮海Finotek機械有限公司公式HP
https://ja.finotek.com/2frm-flow-control-valve/

フローコントロールバルブの強み

2FRMシリーズは、圧力補償機構により差圧を自動調整し、負荷圧や油温の変動に左右されにくい流量制御を狙った2ウェイ式フローコントロールバルブです。ロータリーノブで絞り部を調整し、必要に応じて整流サブプレート（オプション）と組み合わせた構成にも対応します。最大操作圧力は21MPaで、流量調整範囲は0.2～15L/min（コード指定）とされています。

フローコントロールバルブの仕様

フローコントロールバルブ 366-0165
（キャタピラー社）

引用元：キャタピラー社公式HP
https://parts.cat.com/ja/catcorp/product/366-0165

フローコントロールバルブ 366-0165の強み

366-0165はステアリングホイール向けのフローコントロールバルブで、マニホールド内の流体流量を調整し、油圧アクチュエータや回路の制御をサポートする部品です。

フローコントロールバルブ 366-0165の仕様

電磁比例フローコントロールバルブ
SE
（HAWEジャパン）

引用元：HAWEジャパン公式HP
https://www.hawe.com/ja-jp/%E8%A3%BD%E5%93%81%E4%B8%80%E8%A6%A7/product-finder/%E3%83%90%E3%83%AB%E3%83%96/%E3%83%A1%E3%83%BC%E3%82%BF%E3%83%AA%E3%83%B3%E3%82%B0%E3%83%90%E3%83%AB%E3%83%96/%E9%9B%BB%E7%A3%81%E6%AF%94%E4%BE%8B%E3%83%95%E3%83%AD%E3%83%BC%E3%82%B3%E3%83%B3%E3%83%88%E3%83%AD%E3%83%BC%E3%83%AB%E3%83%90%E3%83%AB%E3%83%96/se+-+%E9%9B%BB%E7%A3%81%E6%AF%94%E4%BE%8B%E3%83%95%E3%83%AD%E3%83%BC%E3%82%B3%E3%83%B3%E3%83%88%E3%83%AD%E3%83%BC%E3%83%AB%E3%83%90%E3%83%AB%E3%83%96/?cHash=8c65d21cb204592fd35158c0f9733f2f

電磁比例フローコントロールバルブ
SEの強み

SEシリーズは、過酷な動作圧力（最大315bar）に対応する電磁比例フローコントロールバルブです。電気信号（ソレノイド）によりスプールのストローク位置を動的に制御することで、システムの要求に応じた非常に精密な無段階の流量調整を可能にします。最大120l/minの制御が可能であり、モジュール設計による高い拡張性があるため、多様な油圧回路に柔軟に組み込めます。

電磁比例フローコントロールバルブ
SEの仕様

FTタイプフローコントロールバルブ（不二越）

※公式に製品画像がありませんでした。詳細は下記よりご確認ください。

FTタイプフローコントロールバルブの強み

FTタイプフローコントロールバルブは、不二越が展開するフローコントロールバルブの代表的な製品です。圧力補償機構に加えて温度補償機構を搭載しており、油温20℃～60℃の変動下でも±5％以内の流量精度を維持できる点が大きな特徴です。作動油の温度変化による粘度の影響を受けにくく、安定した流量制御に貢献します。

従来品と比較して制御流量範囲が大幅に拡大されており、微少流量から大流量まで幅広い範囲での調整が容易に行える設計です。ハンドル操作による機械式の流量設定方式を採用しており、工作機械や産業機械、建設機械などの油圧回路における速度制御・流量制御に広く対応します。口径のバリエーションも豊富で、現場の用途に応じた選定が可能です。

FTタイプフローコントロールバルブの仕様

流量制御弁FG（FCG）（TAICIN）

引用元：TAICIN公式HP
https://www.taicin.com.tw/ja/product/flow-control-valves-FG_FCG.html

流量制御弁FG（FCG）の強み

FG（FCG）シリーズは、圧力補償型のフローコントロールバルブです。油圧回路内の圧力や温度に変動が生じた場合でも、アクチュエーターの動作速度を安定かつ正確に制御できる構造を備えています。

圧力・温度補償機構による精密な流量制御性能が、同シリーズにおける大きな特長です。

流量制御弁FG（FCG）の仕様

フローコントロールバルブ
（株式会社アソー）

引用元：株式会社アソー公式HP
https://www.asoh.co.jp/

フローコントロールバルブの強み

アソーのフローコントロールバルブ（インラインバルブ Vシリーズ）は、バイパスチェックバルブを内蔵したインライン型の流量制御弁です。配管の途中に直接組み込めるコンパクトな設計で、スペースの限られた機械装置への導入に最適です。ニードルバルブ構造により微細な流量調整が可能であり、最大35MPaの高圧環境下でも安定したパフォーマンスを発揮する堅牢さを備えています。

フローコントロールバルブの仕様

フローコントロールバルブ
（日本フローセル株式会社）

引用元：日本フローセル株式会社公式HP
https://www.flow-cell.co.jp/

フローコントロールバルブの強み

日本フローセルの「フローマチックバルブ」は、一次側や二次側の圧力が変動しても、設定した流量を常に一定に保つ自力式の定流量弁です。電気や空気などの外部エネルギーを一切必要としないため、設置・ランニングコストの削減に貢献します。ハンドルを回すだけで簡単に設定流量を変更でき、空調システムや水処理ラインにおける安定した流量管理に非常に効果的です。

フローコントロールバルブの仕様

ニードル式バルブ

フローコントロールバルブ　
FCV-3シリーズ（アネスト岩田）

引用元：アネスト岩田公式HP
https://www.anest-iwata.co.jp/products-and-support/coating-equipment/fluid-supply-control/fcv-3

FCV-3シリーズの強み

エアオペレート式を採用するFCV-3シリーズは、遠隔操作による圧力調整に対応。ロボットやレシプロケータを用いた塗装ラインにも組み込みやすく、自動化環境での効率的な運用を支えます。

FCV-3シリーズの仕様

インラインフローコントロールバルブ
8Fシリーズ（Parker TAIYO）

引用元：Parker TAIYO公式HP
https://www.taiyo-ltd.co.jp/products/hydraulic/l_cat07/m_cat0703/8f/

インラインフローコントロールバルブ
8Fシリーズの強み

ステップニードルを採用することで、低流量域での精密な微調整を実現した8Fシリーズ（Parker TAIYO製）。カラーリングによって設定位置を一目で確認でき、流量調整を短時間で行える設計が特長です。

インラインフローコントロールバルブ
8Fシリーズの仕様

FCV-C（東フロコーポレーション）

引用元：東フロコーポレーション公式HP
https://www.tofco.jp/products/chemical/flowcontrolvalve/

FCV-Cの強み

外部の流量計と連携して設定流量を自動制御するFCV-C（東フロコーポレーション製）。手動調整を必要とせず、自動化ラインにおける安定した流量管理を実現します。

FCV-Cの仕様

VF70GS（エナパック）

引用元：エナパック公式HP
https://www.enerpac.co.jp/products/hydraulic_valve/flow_control_valve/vf70gs.html

VF70GSの強み

コンパクトな設計で高圧ラインにも対応するVF70GSは、エナパックが手掛ける軽量モデルです。質量0.41kgと小型ながら、精密な流量微調整を可能にします。

VF70GSの仕様

ニードル型定流量弁（フローコントロールバルブ）
FPC
（ケイヒン）

引用元：ケイヒン公式HP
https://www.keihin-ve.co.jp/valve/constant_flow/fpc/

ニードル型定流量弁（フローコントロールバルブ）
FPCの強み

FPCシリーズは、バルブ前後の差圧変動にかかわらず、スプリングとニードルを用いた機械的な補償機能により、設定流量を常に一定に保つ定流量弁です。動力源や外部からの制御信号は一切不要の完全自動制御方式を採用し、主要部品に高耐久性のステンレス鋼（SUS304）を使用。優れた耐食性と長期寿命を実現しています。これにより、水まわりのような厳しい使用環境下でも、メンテナンスなしで安定した運用が可能です。

ニードル型定流量弁（フローコントロールバルブ）
FPCの仕様

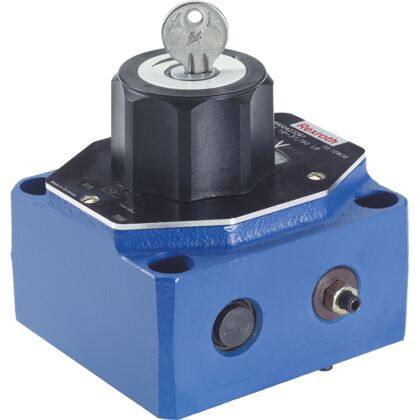

フローコントロールバルブ
2FRM16-3X/160LB
（ボッシュ・レックスロス）

引用元：ボッシュ・レックスロス公式HP
https://store.boschrexroth.com/ja/jp/p/flow-control-valve-r900424902?srsltid=AfmBOoouEEpszh_Rgzq687lctjMTBiVDjEJvpKaD8xI0eHOEdYJEN7Xp

フローコントロールバルブ
2FRM16-3X/160LBの強み

圧力と温度の変動に左右されず、設定流量を一定に保つ2FRM16-3X/160LB（ボッシュレックスロス製）。補償機能を備えた構造により、安定した流量制御を実現します。

フローコントロールバルブ
2FRM16-3X/160LBの仕様

微量フローコントロールバルブ MF-33
（ジーエルサイエンス）

引用元：ジーエルサイエンス株式会社公式HP
https://www.gls.co.jp/product/plumbing_accessories/flow_meter/01481.html

フローコントロールバルブの強み

MF-33は、ガス配管（分析装置など）で微小流量を手動調整するための微量フローコントロールバルブです。流量調整範囲は型式により0～5mL/minから0～750mL/minまで用意されており、耐圧1.7MPa、有効回転数15回転の仕様です。

フローコントロールバルブの仕様

フローコントロールバルブ DRVP-20
（HYDAC）

引用元：HYDAC公式HP
https://www.hydac.com/shop/en/705787

フローコントロールバルブ DRVP-20の強み

DRVP-20-01.2は、マニホールド取付のスロットルチェックバルブとして位置づけられており、手動調整で流量を制御します。逆方向は内蔵チェックバルブにより自由流れ（クラッキング圧0.5bar）とされ、Pmax 350bar、Qmax 300L/minです。

フローコントロールバルブ DRVP-20の仕様

グローブ式バルブ

Fisher™D&DAコントロールバルブ
（Emerson）

引用元：Emerson公式HP
https://www.emerson.co.jp/ja-jp/catalog/fisher-d-and-da-en-sg

Fisher™D&DAコントロールバルブの強み

メンテナンス性を高めた設計が特徴のFisher™D&DAコントロールバルブ。Emersonが開発したこのモデルは、保守作業の効率化によりコストパフォーマンスの向上にもつながります。

Fisher™D&DAコントロールバルブの仕様

ボール式バルブ

ボールバルブ21α型FlowControl
（旭有機材）

引用元：旭有機材公式HP
https://www.asahi-yukizai.co.jp/product_detail/7yBWrPaObX/

ボールバルブ21α型FlowControlの強み

現場での分解や組立を容易にする構造を採用したボールバルブ21α型FlowControl。旭有機材によるこのモデルは、オプションで自動駆動装置の搭載にも対応しています。

ボールバルブ21α型FlowControlの仕様
