ロータリーバルブ（フローコントロールバルブ）製品一覧

圧送管路や吸引ラインなどの差圧がある環境において、粉粒体を定量的に供給・排出するロータリーバルブについて、その構造的な特徴や動作原理を整理しながら、どのような業種や工程で活用されているのか、導入の参考となる使用シーンを解説します。くわえて、代表的な製品の強みや仕様を詳しく紹介します。

ロータリーバルブとは

ロータリーバルブは、円筒形のケース内で複数の羽根（ローター）を回転させ、羽根の隙間に粉粒体を包み込むようにして移動させる構造のバルブです。

構造がシンプルでありながら、バルブ前後の気圧差を保ちながら、空気の流出入を抑えつつ、粉粒体を定量的かつ連続的に供給・排出したいシステムに適しています。

主に、化学プラントやセメント工場、製粉・食品工場、リサイクル施設など、粉粒体を大量に扱う現場で多く使用されています。また、分解洗浄が容易なサニタリー仕様を選定することで、高いクリーン性が求められる食品・医薬品の製造ラインでも広く活用されています。

ロータリーバルブが適している業種と使用シーン

ロータリーバルブは、粉粒体の連続的かつ定量的な供給・排出が求められるラインで特に効果を発揮する製品です。ここでは、採用の多い業種や導入に適した使用環境の特徴を整理します。

採用の多い業種

化学・素材製造業

合成樹脂ペレットや化学製品の粉末を扱う空気輸送ラインで、ロータリーバルブがよく使用されています。パイプの中の空気が漏れないように空気の流出入を抑えながら、原料だけを次工程へ一定量ずつ安定して送り出す役割を担います。

製粉・食品製造業

小麦粉、砂糖、スパイスといった粉体原料を貯蔵するタンク（サイロ）の出口や、原料を混ぜ合わせる工程の入り口などで活躍しています。内部の分解・洗浄が容易なサニタリー仕様を採用することで、洗浄性を高め、衛生的な製造環境の維持をサポートします。

環境・リサイクルプラント

工場やゴミ焼却施設にある、ホコリを集める装置（集塵機）の下部などで、回収した細かい塵や灰を取り出すために使われています。外の空気が装置の中に逆流するのを防ぎ、灰や粉塵が周囲に周囲への飛散を抑えながら、連続的に排出します。

主な使用シーン

粉粒体やペレットなどの定量供給・排出ラインに適しており、サイロやホッパーから空気輸送管路などへ送り出す粉粒体の量を、一定に管理できます。バルブの前後に気圧の差がある環境でも、空気の漏れをしっかり防ぎながら、粉体や粒体を安定して供給・排出できます。この空気を遮断する機能を活かして、エアロック装置（気密を保つ弁）としてもさまざまな現場で重宝されています。

代表的なロータリーバルブを紹介

本サイトで掲載している企業が提供するロータリーバルブの中から、主な製品の特長や性能、提供企業の基本情報を一覧で紹介します。掲載内容は随時更新しており、新たに確認された製品についても順次追加を予定しています。

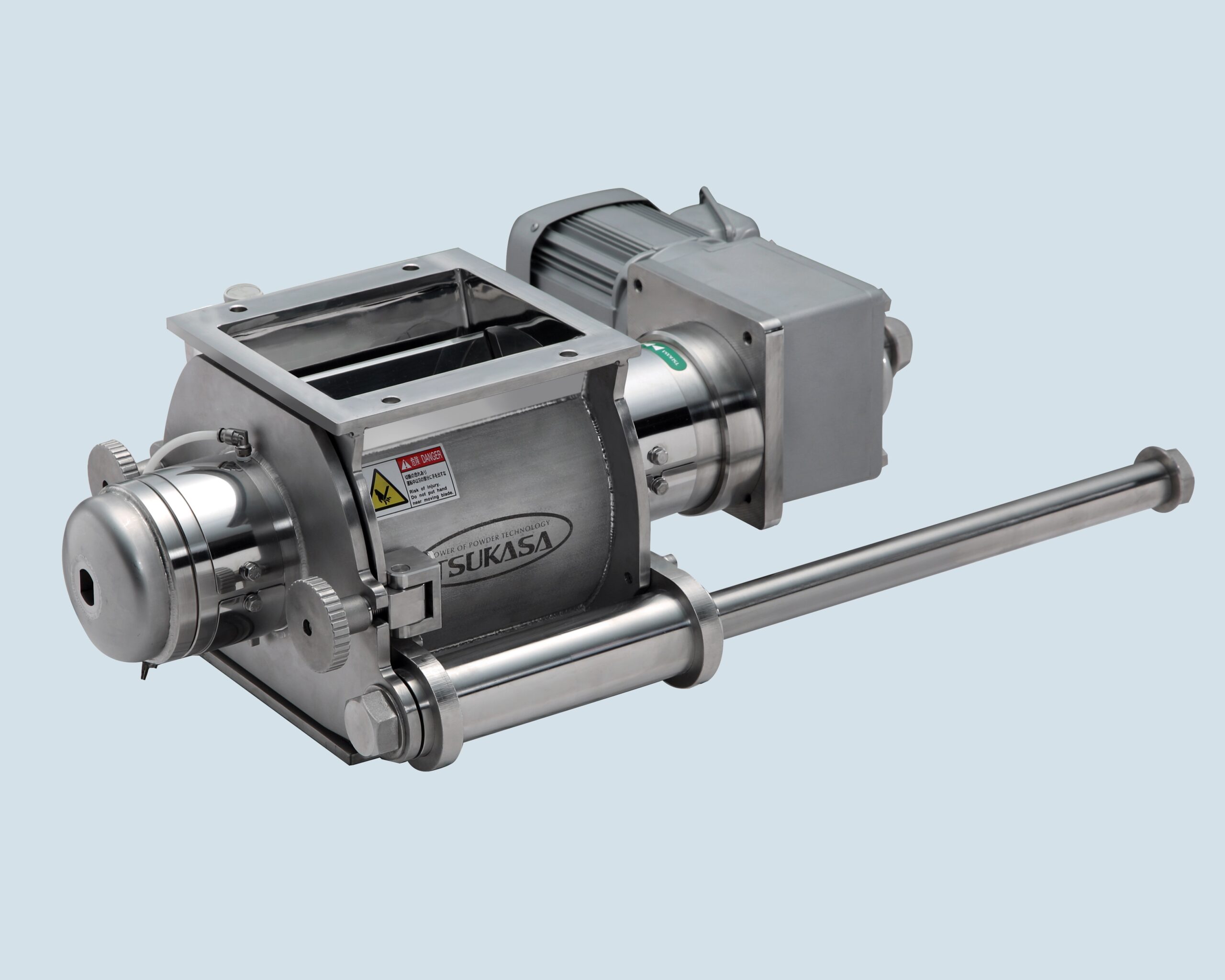

パウローターFCモデル（TRV-FC/FCF）（ツカサ工業株式会社）

引用元：ツカサ工業株式会社公式HP
https://www.tsukasa-ind.co.jp/product/handling/rotary-feeder/powrotorfc/

パウローターFCモデル（TRV-FC/FCF）の強み

部品を分解せずに安全にローターを引き出してその場で清掃できるため、部品紛失や異物混入のリスクを抑えながらメンテナンス時間を短縮できます。また、アウトメタル方式の採用により軸受けの長寿命化を図っている点も特徴です。

パウローターFCモデル（TRV-FC/FCF）の仕様

パウローターFCモデル（TRV-FC/FCF）の提供会社の基本情報

付着防止型/スルーオフ型/TR（三星空気装置）

引用元：三星空気装置公式HP
https://www.sankoair.co.jp/lineup/2011/09/tr.html

付着防止型/スルーオフ型/TRの強み

本体下部に輸送管を直結させる構造により、輸送エアーを利用してローターへの付着物を除去します。また、他機種と比較して面間（高さ）を低く抑えられるため、設置スペースの削減が図れます。

付着防止型/スルーオフ型/TRの仕様

付着防止型/スルーオフ型/TRの提供会社の基本情報
