GEAの
フローコントロールバルブ（流量調整弁）

引用元：GEA公式HP
https://www.gea.com/ja/products/pumps-valves-flow-components/valves-components-hygienic-liquid-processing/special-valves-tank-safety-systems/varivent-control-valves/

医薬品の製造ラインでは、流量や圧力を調整するコントロールバルブにも、洗浄性や日常の保全のしやすさが求められます。生産技術部門や設備保全部門にとっては、制御性能に加えて、予備部品の管理や分解・組み立ての工数も選定時の判断材料になります。

本ページでは、GEAが展開するサニタリー仕様のコントロールバルブ「VARIVENT® コントロールバルブ」の特徴と仕様を整理し、導入検討時の比較材料として紹介します。

GEAのフローコントロールバルブ

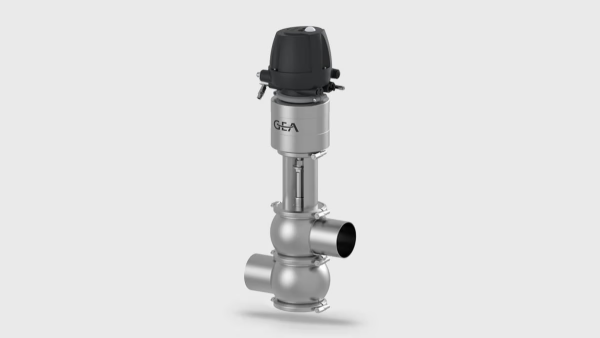

VARIVENT® コントロールバルブ

引用元：GEA公式HP
https://www.gea.com/ja/products/pumps-valves-flow-components/valves-components-hygienic-liquid-processing/special-valves-tank-safety-systems/varivent-control-valves/

VARIVENT® コントロールバルブの強み

VARIVENT® コントロールバルブは、圧力調整、流量制御、液体混合に使用されるサニタリー仕様のバルブです。制御ループ内でアクチュエータとして機能し、パイプライン内の圧力損失を変えて目的の流量を設定するスロットル装置の役割を担います。医薬品や化学処理システムでの薬品製造のほか、食品・飲料分野でも使用されます。

VARIVENT® コントロールバルブは、デッドスペースのないハウジングを採用し、洗浄効率に配慮した設計です。医薬品の製造など、汚染がプロセスに影響する用途を想定しており、無菌プロセスに対応するとともに、CIP・SIPによる配管洗浄を可能にします。

アクチュエータの設計により、タイプSとタイプPの2種類を用意しています。タイプSはダイヤフラムアクチュエータとポジショナーを組み合わせた構成で、高速かつ高精度なプロセス制御向けに設計されました。タイプPはVARIVENT® 空気/バネアクチュエータとT.VIS® P-15ポジショナーを備え、タイプSと比べると動作速度がやや遅くなります。

制御コーンは線形と等比率から選べ、ソフト密封と金属密封の両バージョンを揃えています。交換可能なシートリングと制御コーンの組み合わせにより、公称幅ごとに複数のKVS値（流出係数）を選択でき、後の調整で運転状態を変更することもできます。

VARIVENT® コントロールバルブの主な仕様

GEAのVARIVENT® コントロールバルブが支持される理由

VARIVENT® コントロールバルブは、保全担当者の負担を抑える構造を備えています。全構成部品がVARIVENT® モジュラーシステムの原理に基づくため、タイプSまたはタイプPを後から特定の別バルブタイプへ変換できます。予備部品の保管量を抑えられることや、着脱可能なクランプ接続によって保守・組み立てを行いやすいことも特徴です。

開放型ランタンを採用しているため、ロッド密封が不完全な場合の漏れの可能性を検出できます。実証済みの密封技術と組み合わせることで、日常点検での確認がしやすくなるでしょう。

制御要件に合わせて仕様を選べる点も特徴です。タイプSは緊急時の手動操作用ハンドホイール、空圧用圧力計、BUS/HART通信、トラブルシューティング機能、ATEX承認に対応します。一方、タイプPは保護クラスがIP66／IP67／IP69Kで、位置送信機4-20mAを基準装備としています。タイプSの保護クラスはIP66 NEMA 4Xです^※1。

導入元となるGEAジャパンは、乳業、飲料、食品、医薬、化学などの業界向けに、機器供給、プラントエンジニアリングを含むトータルソリューションまで提供しています。個別のバルブ選定だけでなく、周辺設備を含めた相談もしやすい体制です。

GEAの
フローコントロールバルブまとめ

GEAのVARIVENT® コントロールバルブは、洗浄性とデッドスペースのない構造を軸に、保全のしやすさまで考慮したサニタリー仕様のコントロールバルブです。高速・高精度な制御を重視するタイプSと、保護クラスの高さに特徴があるタイプPを、プロセス条件に応じて使い分けられます。

製薬設備では、CIP・SIPへの対応、予備部品の管理、点検時の漏れ確認といった運用面が、制御性能と並んで比較のポイントになります。モジュラー設計による将来的なバルブタイプの変換や、クランプ接続による保守性は、設備保全部門の運用負荷を見積もる際の材料になります。

一方で、使用圧力範囲や呼び径ごとのKVS値、必要な衛生規格への適合状況は、公式ページに具体的な記載がありません。導入を検討する際は、プロセス条件を整理したうえで、GEAへ直接問い合わせて確認してください。

本サイトでは、流体・粉体など制御対象の性質や、衛生性・洗浄性・耐圧性などの要求条件によって、求められるバルブ構造が異なる点に着目し、用途ごとに適したフローコントロールバルブを紹介しています。用途に応じた製品を検討されている方は、ぜひ関連ページもご覧ください。

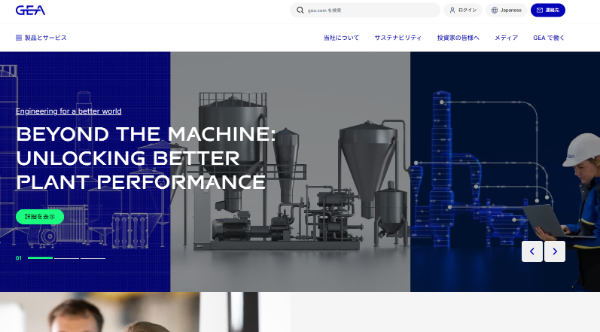

GEAの基本情報
