Vortex（ボルテックス）の
フローコントロールバルブ（流量調整弁）

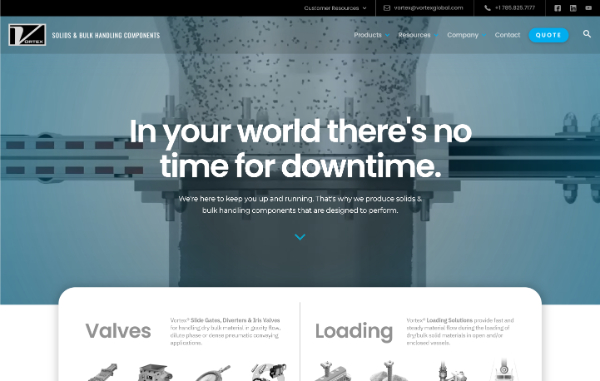

引用元：Vortex公式HP
（https://www.vortexglobal.com/）

粉体・バルク固体を扱う設備では、ホッパーやバルクバッグから材料を安定して排出する必要があります。必要に応じて流量を手動で調整できる構造も重要なポイントです。特に乾燥した粉体・ペレット・顆粒の重力排出では、材料の性状や用途に応じたバルブ構造の選定が欠かせません。

本ページでは、Vortex Global（Velocity Flow Technologiesブランド）の製品を取り上げます。同社は米国カンザス州に拠点を置き、乾燥バルク固体材料の輸送・流量制御用コンポーネントを手がけています。紹介するのは「Iris Valve（アイリスバルブ）」です。特徴や仕様、材質、用途を整理し、導入検討時の比較材料として紹介します。

Vortexの製品ラインナップ

アイリスバルブ（Iris Valve）

引用元：Vortex公式HP
（https://www.vortexglobal.com/products/iris-valve）

アイリスバルブの強み

アイリスバルブは、ビン、バルクバッグ、シュート、ホッパーなどからの重力排出を目的としたVortexの製品です。自由流動性のある乾燥バルク固体材料を扱う用途に対応します。Vortex公式サイトでは、特許取得済みのアイリス機構を採用した製品として紹介されています。

ファブリックスリーブが中央から開き、中央に向かって閉じる構造によって開口を変化させ、材料の流れを調整します。完全閉鎖時にはスリーブがねじれて平坦かつ密着性の高いバリアを形成し、材料を保持する構造となっています。

Vortexは、スリーブを徐々に閉じる構造によって、デリケートな材料や壊れやすい材料へのダメージを抑えることを意図していると説明しています。ファブリックスリーブによって、材料とバルブの可動部品との接触を避ける構造になっています。精密加工された部品により摩耗を低減し、スムーズな作動を図っている点も特徴です。

オプションでクイック調整用のプリセット位置を設定でき、所定の開度へ素早く調整できます。スリーブは交換可能で、上流側の設備に合わせた複数のフランジ・接続仕様にも対応しています。

アイリスバルブの主な仕様

なお、Iris Valveは「Gravity flow only」とされています。空気輸送ラインなどの加圧・搬送配管中で使う一般的なプロセス制御弁とは、用途が異なります。連続的な流量計測や自動フィードバック制御を行う装置ではなく、乾燥バルク固体の重力排出量を手動で調整するバルブと捉えるのが適切です。

Vortexが支持される理由

Vortex Globalは、乾燥バルク固体材料の輸送・流量制御用コンポーネントを扱うメーカーです。米国カンザス州Salinaに本社を置き、英国、メキシコ、中国にも拠点があります。

Vortex GlobalのIris Valveは、乾燥した自由流動性バルク固体を重力排出する際に、開口を手動で調整できる点が特徴です。ファブリックスリーブを利用した独自のアイリス構造に加え、ステンレス鋼製の制御リングや金属製のトリガーロック・ハンドルなどを採用しています。

食品・医薬品など衛生面の要求が厳しい用途では、製品名だけで適合性を判断できません。実際に使用するバルブ構成やスリーブ材質、材料接触部品、洗浄方法まで確認しておきましょう。

日本国内で食品用途に使用する場合は、米国FDAの要件だけでなく、日本の食品衛生法に基づく食品用器具・容器包装の要件も確認が必要です。特に樹脂などの食品接触材料を使う場合は、ポジティブリスト制度への適合状況を含めて、実際に選ぶスリーブや接触部品を個別に確認してください。

Vortexのフローコントロールバルブまとめ

VortexのIris Valveは、ビンやホッパー、バルクバッグなどからの重力排出に使うバルブです。乾燥した粉体・ペレット・顆粒などのバルク固体について、材料の流れを手動で調整できます。

ファブリックスリーブを利用したアイリス構造により、開口を変化させられます。デリケートな材料へのダメージを抑える設計や、ステンレス鋼製の制御リング、金属製のトリガーロック・ハンドルなども特徴です。

本サイトでは、流体・粉体など制御対象の性質によって、求められるバルブ構造や材質が大きく異なる点に着目し、物質ごとに適したフローコントロールバルブを紹介しています。用途に応じた適切な製品を検討されている方は、ぜひ関連ページもご覧ください。
